1、概述

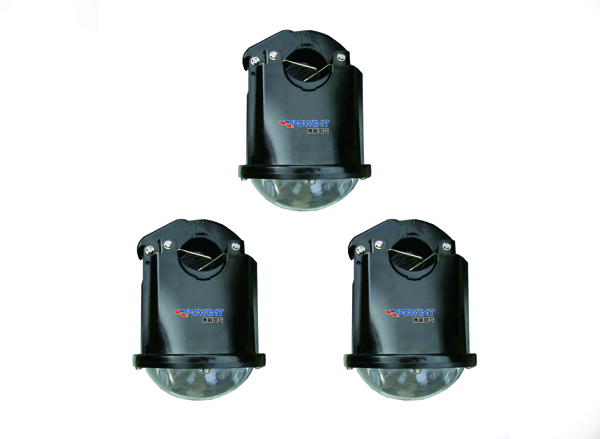

JYL-PW-C1暫態錄波型故障指示器采集單元的主要功能是連續檢測電力網絡線路上的永久故障和瞬態故障。

JYL-PW-C1暫態錄波型故障指示器采集單元在使用過程中，根據各種不同需求的場合，可以通過終端對其下發工作參數，也可通過在線設置故障指示器的工作參數。當線路電流較小，故障指示器的取電能量不足以維持正常工作功耗時，故障指示器自動切換到低功耗組網模式下，故障指示器進入ua級工作模式，整機進入極低功耗工作模式，當線路電流較大時，故障指示器的取電能量足以維持正常工作功耗，故障指示器自動切換進入正常工作模式。

2、功能及設置

以下參數可進行設置：

相短路跳閘電流：50～700(A)

相短路響應延遲：20～500（ms）

接地短路增量電流：30～100(A)

接地短路持續時間：10～50（S）

電壓跌落百分比：10%～100%

復位時間：1～48（h）

設備ID

參數下發和故障指示器與終端的組網

復歸

電流和蓄電池測量

錄波功能

遠程上報

自適應負荷電流模式

故障檢測及指示

永久性短路故障

瞬時性短路故障

接地故障及定位

3、主要技術參數

線路電壓：6kV～35kV

負荷電流： 0～630A

中性點接地方式：各種接地方式

環境條件：存儲溫度：-40℃～85℃

工作溫度：-40℃～70℃

環境溫度：5～95%

導線外徑：8 ～ 35mm（絕緣線、裸導線）

自備電池：4.8Ah/3.6V

電量采集精度：

電流：0～100A,±3A;100～630A,±3%;

電壓：線性度優于90%

防護等級：IP67

靜態功耗：＜30uA

耐受短路沖擊電流能力：

短路故障電流（有效值）16kA/2s

指示燈閃爍時間：＞2000h，閃爍間隔5s

電磁兼容性能：

射頻電磁場輻射抗擾試驗：80MHz～1000 MHz  3級； 800MHz～960MHz以及1.4GHz～2.0 GHz  4級；

快速瞬變干擾試驗：4級；

靜電放電試驗：4級

工頻磁場抗擾度試驗:5級

衰減振蕩磁場抗擾性試驗：4級

設計壽命：8年
