1、概述

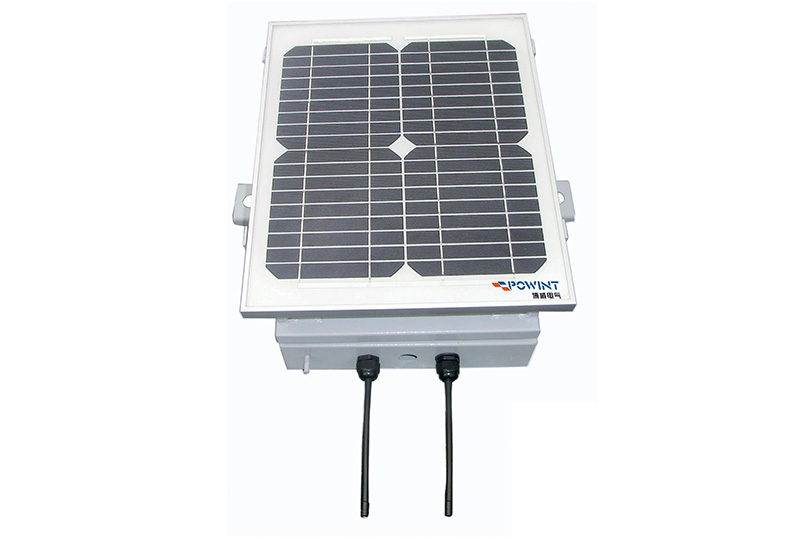

JYL-PW-HD暫態錄波型故障指示器匯集單元用于實現架空線路型短路故障指示器與遠程服務器之間通信。 作為指示器與遠程服務器之間的通信橋梁，JYL-PW-HD暫態錄波型故障指示器匯集單元將一直處于工作狀態。一方面等待故障指 示器上傳數據，另一方面保持與遠程服務器之間的實時通信，將故障指示器最新的數據變化上傳到 遠程服務器。并將遠程服務器下載的新的參數設置暫存在自身存儲器中，等待下次故障指示器通信 時，將其下載到故障指示器中。

2.主要功能

（1）接收故障指示器上傳數據；

（2）管理故障指示器的運行參數，并在適當時候下載到故障指示器中；

（3）故障指示器上傳數據的處理轉化，存儲及管理；

（4）與遠程服務器的實時通信，將故障指示器最近動態數據上傳至服務器；

（5）標準傳輸協議集的IEC60870-5-101；

（6）支持掌機對其進行現場設置,PC 通過232對其進行參數設置；

3、主要技術參數

線路電壓：3kV～10kV

環境條件：存儲溫度：-40℃～85℃

工作溫度：-40℃～70℃

環境濕度：5～95%

自備電池：8Ah

電量采集精度

重量：< 3kg

尺寸：105（長）×105（寬）×180（高）

防護等級：IP67

靜態功耗：< 15mA

耐受短路沖擊電流能力：

指示燈閃爍時間：> 2000h，閃爍間隔2s

平均無故障工作時間（MTBF）：> 50000h

電磁兼容性能：

輻射電磁場干擾試驗：3 級；

快速瞬變干擾試驗：4 級；

靜電放電試驗：3 級；

工頻磁場抗擾度試驗：5級；

衰減振蕩磁場抗擾性試驗：4 級

設計壽命：10年
