1、主要用途及適用范圍

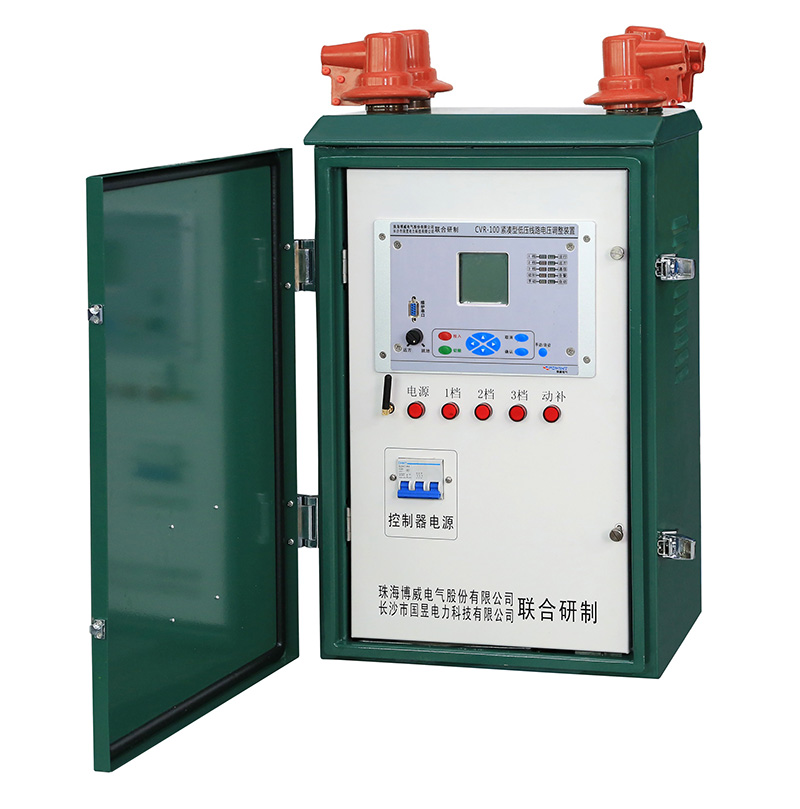

裝置根據用戶側電壓改變變壓器觸頭位置，依據用戶側功率因數投切補償電容，改善用戶側的電能質量。產品適用于農村電網“低電壓”地區。
2、使用環境條件
a) 海拔高度： ≤2000米；
b) 環境溫度： -40℃ ~ +80℃；
最高年平均氣溫20℃.最高日平均氣溫30℃；
c) 抗震能力：地面水平加速度0.3g.垂直加速度0.15g同時作用持續三個正弦波安全系數 1.67；
d) 最大日溫差：25℃。
3、 技術參數
|
序號 |
項 目 |
規 定 值 |
備 注 |
|
1 |
輸入工作電壓 |
AC/DC220V |
|
|
2 |
輸入工作電壓頻率 |
50Hz |
|
|
3 |
輸入工作電壓允許波動范圍 |
-40%、+20% |
|
|
4 |
整機功耗 |
＜10W |
不帶GPRS模塊情況下 |
|
5 |
采樣電壓輸入值 |
0 -440V(AC) |
誤差精度極限為±0.5% |
|
6 |
CT變比（線路:控制器） |
50:1 |
|
|
7 |
線路采樣電流輸入值 |
0 -500A |
誤差精度極限為±0.5% |
|
8 |
控制器采樣電流輸入值 |
0-10A |
誤差精度極限為±0.5% |
|
9 |
有功功率、無功功率、功率因數精度 |
±1% |
|
|
10 |
電壓上限值 |
230V |
不可更改 |
|
11 |
電壓下限值 |
200V |
不可更改，低于該值，控制器調整變壓器變比 |
|
12 |
電壓越下限延時 |
0.000-200.000S |
0.001S步進可調，動作誤差<40ms |
|
13 |
功率因素上限值 |
0.500-0.900 |
0.001步進可調，高于該值，切除動補電容 |
|
14 |
功率因素下限值 |
0.100-0.499 |
0.001步進可調，低于該值，控制器投入動補電容 |
|
15 |
功率因數越下限延時 |
0.000-200.000S |
0.001S步進可調，動作誤差<40ms |
|
16 |
過流定值 |
0.000-500.000A |
0.001A步進可調 |
|
17 |
過流延時 |
0.000-200.000S |
0.001S步進可調，動作誤差<40ms |
|
18 |
過壓定值 |
240V |
不可更改 |
|
19 |
過壓延時 |
0.000-200.000S |
0.001S步進可調，動作誤差<40ms |
|
20 |
超壓定值 |
245V |
不可更改 |
|
21 |
超壓延時 |
0.200S |
不可更改 |
