1、主要用途及適用范圍
10kV架空配電線路T接的用戶內部發生故障時，如故障在其進線段，或故障雖發生在用戶進線開關內側但其保護動作時限與變電站出線開關保護配合不當時，均會造成變電站出線開關保護掉閘。如果故障性質是永久的，變電站重合不成功，則一個中壓用戶界內的事故將使整條配電線路停電，這種在配電網中常見的波及事故，對社會將造成惡劣影響。
用戶分界開關是解決上述波及事故的理想設備，該設備安裝于10kV架空配電線路的責任分界點處，可以實現自動切除單相接地故障和自動隔離相間短路故障。確保非故障用戶的用電安全。

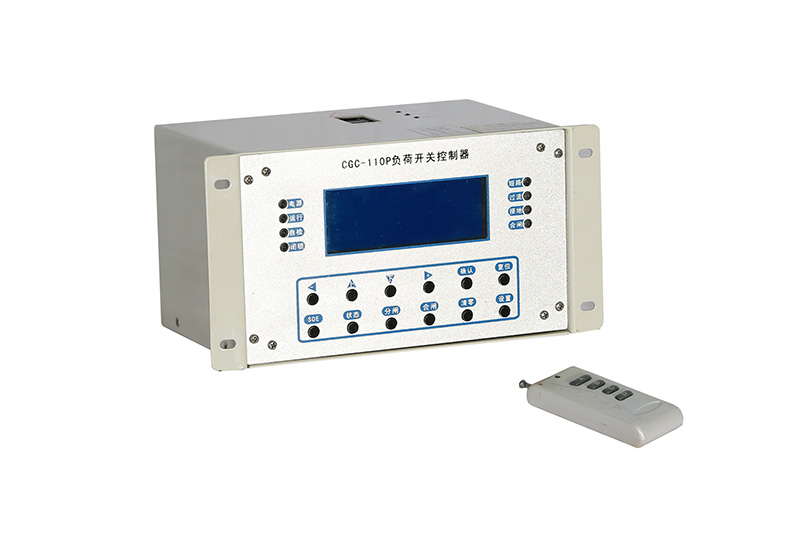

CGC-110P用戶分界負荷開關控制器是專門用于分界開關本體的智能控制。實現保護控制功能和通信功能，控制器與開關本體通過控制電纜和綠色端子排進行電氣連接，實現其保護及自動監控功能。該產品廣泛適用于城鄉10kV架空配電線路用戶。
2、使用環境條件
a) 海拔高度：≤2000米；
b) 環境溫度：戶外 -40℃ ~ +80℃，最高年平均氣溫20℃，最高日平均氣溫30℃；
c) 抗震能力：地面水平加速度0.3g，垂直加速度0.15g同時作用持續三個正弦波安全系數1.67；
d) 最大日溫差：25℃；
e) 日照強度：0.1W/cm2(風速0.5m/s時)；
f) 最大風速：≤25m/s；
g) 最大覆冰厚度：10mm；
h) 運行環境：戶外、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所；
i) 中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經低電阻接地。
3、功能與特點
3.1控制器的功能
◇過流保護投入/投退 ◇過流保護 ◇分閘閉鎖保護 ◇與上級配合短路保護
◇與上級配合過流保護 ◇記憶次數 ◇事件記錄 ◇防涌流保護
◇過電壓保護 ◇失壓保護 ◇零序方向保護 ◇實時時鐘
◇實時狀態查詢 ◇GPRS無線傳送
3.2控制器的特點
◇遙控/手動分閘；
◇跳閘回路采用防誤動設計，并具有防跳功能；
◇零序電流可以區分區內和區外故障；
◇遙控分閘采用了防止誤動設計。
3.3結構特點
a) 控制器為微機型的繼電保護及監控裝置；
b) 控制器具有耐候性強、抗凝露的防護特點；
c) 通過航空接插件與開關本體進行連接；
d) 連接可靠性好、防護等級高。
3.4保護功能
控制器輸入模擬量通道共有7個，A,B,C三相電流、A,C兩相電壓(VV連接)、零序電流、零序電壓?？刂破魍ㄟ^實時監測上述模擬量的值并與定值比較來判定線路故障，從而進行相應的處理。
